กระเบื้องผืนหลังคา นิวสไตล์ โอเรียนทอล สีเพิร์ล

กระเบื้องผืนหลังคา นิวสไตล์ โอเรียนทอล สีเพิร์ล

หลังคาคอนกรีต เอสซีจี รุ่น นิวสไตล์ โอเรียลทอล NeuStile Oriental โดดเด่นด้วยมิติและเส้นสายที่สะท้อนความเป็นไทยได้ชัดเจนยิ่งขึ้น ตอกย้ำความเป็นเลิศด้านเทคโนโลยีป้องกันการรั่วแบบใหม่ และคงไว้ซึ่งเฉดสีที่ตอบรับสไตล์การออกแบบอย่างลงตัว

คุณสมบัติ :

• กระเบื้องหลังคาทรงว่าวยุคใหม่ เอกลักษณ์ดีไซนใหม่ น้ำหนักเบากว่าเดิม โดดเด่นด้วยมิติแห่งเส้นสายที่ประยุกต์อย่างกลมกลืน ลงตัวทั้งความสวยงาม และเทคโนโลยีการป้องกันรั่ว ที่มีประสิทธิภาพสูงสุด
• พร้อมนวัตกรรมการออกแบบคุณลักษณะเฉพาะพิเศษของแผ่นกระเบื้องสามารถป้องกันการรั่วได้อย่างมั่นใจ โดยไม่ต้องใช้แผ่นรองใต้หลังคา (Sub-Roof)
• แข็งแรง ทนทาน ด้วยการผลิตระบบอัดแรงดันสูง (High Pressing Process)
• สีสวย ทนทาน ด้วยการพ่นสีระบบ Airless Spray System พร้อมผสมสาร UV Absorber ป้องกันแสงแดด เนื้อสีติดแน่น คงความสวยงามยาวนาน
• ยกระดับมาตรฐานการติดตั้งครอบด้วยระบบ Drytech System ที่ใช้การยึดครอบด้วยตะปูเกลียว (Mechanical Fixing) แทนการใช้ปูนทรายยึดครอบแบบเดิมๆ ทำให้ป้องกันการรั่วได้อย่างมั่นใจ หมดปัญหาน้ำปูนเลอะปิวกระเบื้่อง
• ชุดครอบที่ถูกออกแบบให้เข้ากับบุคลิกของกระเบื้อง พร้อมยกระดับมาตรฐานการติดตั้งครอบด้วยระบบ Dry Tech System ที่ใช้การยึดครอบด้วยตะปูเกลียว (Mechanical Fixing) แทนการใช้ปูนทรายยึดครอบแบบเดิมๆ ทำให้ป้องกันรั่วได้อย่างมั่นใจ หมดปัญหาน้ำปูนเลอะผิวกระเบื้อง

รุ่น :  นิวสไตล์ โอเรียลทอล NeuStile Oriental
บาร์โค้ท :  8852422087815
ขนาด     :  30 x 45 ซม. / แผ่น
สี (3 สี)   :  เพิร์ล ,บริค* , แดงสราญรมย์*
* รายการที่ทำเครื่องหมาย * ไว้เป็นสินค้าที่ต้องสั่งผลิต โปรดสอบถามไปยังบริษัทฯ ก่อน

ข้อมูลสินค้า  (โดยประมาณ) :

ขนาด กระเบื้องผืนหลังคา	30 x 45	ซม./แผ่น
ขนาด กระเบื้องสันหลังคา	30 x 27	ซม./แผ่น
ขนาด กระเบื้องเชิงชาย	30 x 27	ซม./แผ่น
ความลาดชันหลังคาต่ำสุด	25	องศา
ความลาดชันหลังคาสูงสุด	45	องศา
ความลาดชันหลังคาที่แนะนำ	35 – 40	องศา
ระยะแป	17.5 – 18	ซม.
ระยะแปแถวแรกที่เชิงชาย	17	ซม.

จำนวนการใช้งาน  (โดยประมาณ) :

กระเบื้องผืนหลังคา (Main Tile)	18.5	แผ่น/ ตร.ม.
กระเบื้องสันหลังคา (Top Tile)  ต่อความยาวสันหลังคา	3.3	แผ่น/ ม.
กระเบื้องเชิงชาย (Eaves Tile) ต่อความยาวเชิงชาย	3.3	แผ่น/ ม.

น้ำหนักกระเบื้อง  (โดยประมาณ) :

กระเบื้องผืนหลังคา (Main Tile)	2.8	กก./ แผ่น
กระเบื้องสันหลังคา (Top Tile)	1.7	กก./ แผ่น
กระเบื้องเชิงชาย (Eaves Tile)  ขนาด 30 x 27 ซม	1.85	กก./ แผ่น
น้ำหนักคงที่ ที่ใช้ในการออกแบบโครงหลังคา (Dead Load)	52	กก./ ตร.ม.

มาตรฐานการยึดกระเบื้อง :
ยึดกระเบื้องด้วยตะปูเกลียวยึดกระเบื้อง 1.5 นิ้ว ปลายสว่าน แผ่นละ 2 ตัว กับแปเอสซีจี ในลักษณะทุกแผ่นทุกแถวกระเบื้อง (วิธีการยึดกระเบื้องเป็นไปตามมาตรฐานที่บริษัทฯ กำหนด๗

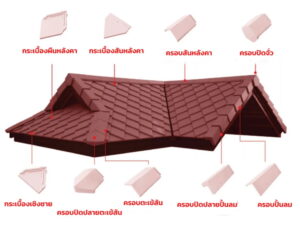

ชุดกระเบื้อง และครอบหลังคาคอนกรีต เอสซีจี รุ่น นิวสไตล์ โอเรียนทอล :

1. กระเบื้องผืนหลังคา (Main Tile)  สำหรับมุงบริเวณผืนหลังคา  จำนวนการใช้งาน 18.5 แผ่น/ ตร.ม.
2. กระเบื้องสันหลังคา (Top Tile)  สำหรับมุงแถวบนสุดที่แนวสันหลังคา  จำนวนการใช้งาน 3.3 แผ่น/ ม.
3. กระเบื้องเชิงชาย (Eaves Tile) สำหรับมุงแถวแรกที่แนวเชิงชาย  จำนวนการใช้งาน 3.3 แผ่น/ ม.
4. ครอบสันหลังคา (Angle Ridge)  ใช้ปิดบริเวณสันหลังคา  จำนวนการใช้งาน 2.9 แผ่น/ ม.
5. ครอบปิดจั่ว (Angle Ridge End)  ใช้ปิดครอบสันหลังคาตัวสุดท้าย สำหรับหลังคาทรงจั่ว  จำนวนการใช้งาน 1 แผ่น/ จุด
6. ครอบตะเข้สัน (Angle Hip)  ใช้ปิดบริเวณตะเข้สัน จำนวนการใช้งาน 2.9 แผ่น/ ม.
7. ครอบปิดปลายตะเข้สัน (Angle Hip End)  ใช้ปิดครอบตะเข้สันตัวสุดท้ายที่ปลายตะเข้สัน  จำนวนการใช้งาน 1 แผ่น/ จุด
8. ครอบปั้นลม (Verge)  ใช้ปิดบริเวณปั้นลม จำนวนการใช้งาน 3.7 แผ่น/ ม.
9. ครอบปิดปลายปั้นลม (Verge End)  ใช้ปิดครอบปั้นลมตัวสุดท้ายที่ปลายปั้นลม  จำนวนการใช้งาน 1 แผ่น/ จุด
   * ครอบหัวผนัง และครอบข้างผนัง โปรดสอบถามจากเจ้าหน้าที่ของบริษัทฯ

ประเภทของแป	ตำแหน่งการยึดกระเบื้อง
	กระเบื้องเชิงชาย	กระเบื้องผืนหลังคา	กระเบื้องสันหลังคา
แปเอสซีจึ 0.55 มม. / 0.70 มม.	1.5 นิ้ว	1.5 นิ้ว	2.5 นิ้ว
แปเหล็กกล่อง 1 x 1 นิ้ว หนาไม่เกิน 3.2 มม.	1.5 นิ้ว	1.5 นิ้ว	2.5 นิ้ว
แปเหล็กตัวซี 75 x 45 มม. หนาไม่เกิน 3.2 มม.	1.5 นิ้ว	1.5 นิ้ว	2.5 นิ้ว
แปเหล็กฉาก 1 x 1 นิ้ว หนาไม่เกิน 3.2 มม.	2.5 นิ้ว	2.5 นิ้ว	3.0 นิ้ว

*กรณีที่แปเหล็กฉากมีความลึกของเหล็กมากกว่า 30 มม. กรุณาติดต่อบริษัทฯ เพื่อขอคำแนะนำการเลือกใช้ขนาดตะปูเกลียวยึดกระเบื้องหลังคาคอนกรีต เอสซีจี รุ่น นิวสไตล์ โอเรียนทอล

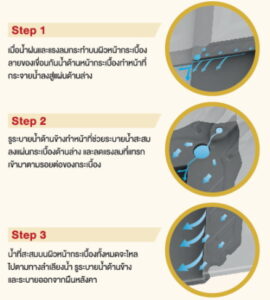

ใหม่!  เทคโนโลยีป้องกันการรั่วอย่างชาญฉลาด ด้วยนวัตกรรมการออกแบบกระเบื้องลักษณะเฉพาะ กำหนดจุดหมุนวนและทิศทางการไหลของลมและน้ำ ป้องกันการรั่วได้อย่างมั่นใจ โดยไม่ต้องใช้ Sub-Roof

• Step 1 :  เมื่อน้ำฝนและแรงลมกระทบบนผิวหน้ากระเบื้อง ลายของเขื่อนกันน้ำด้านหน้ากระเบื้องทำหน้าที่กระจายน้ำลงสู่แผ่นด้านล่าง
• Step 2 :  รูระบายน้ำด้านข้างทำหน้าที่ช่วยระบายน้ำสะสมลงแผ่นกระเบื้องด้านล่าง และลดแรงลมที่แทรกเข้ามาตามรอยต่อของกระเบื้อง
• Step 3 :  น้ำที่สะสมบนผิวหน้ากระเบื้องทั้งหมดจะไหลไปตามทางลำเลียงน้ำ รูระบายน้ำด้านข้างและระบายออกจากผืนหลังคา

หมายเหตุ :

1. ขนาดแปเหล็กที่ระบุในตารางนี้ สำหรับหลังคาที่รับน้ำหนักวัสดุมุงเท่านั้น และระยะห่างจันทันไม่เกิน 1 เมตร โดยทั้งนี้ก่อนเลือกใช้ชนิดและขนาดของแปให้อยู่ในดุลยพินิจของวิศวกรผู้ออกแบบเป็นผู้กำหนด
2. ประเภทของตะปูเกลียวที่ใช้ สำหรับแปเหล็กให้ใช้ตะปูเกลียวยึดกระเยื้องประเภทปลายสว่าน
3. กรณีอื่นๆ นอกจากนี้ กรุณาติดต่อขอคำแนะนำจากบริษัทฯ ก่อนการใช้งาน
